WEH Electro hidráulica Rexroth válvulas con Control direccional
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | SJ HYD |
| Certificación: | ISO9001 |
| Número de modelo: | DB, DBD, DBW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pc |
|---|---|
| Detalles de empaquetado: | Cuadro de madera o cartón |
| Tiempo de entrega: | un mes |
| Condiciones de pago: | T / T o L / C |
| Capacidad de la fuente: | equipos de 1000 por mes |
|
Información detallada |
|||
| Alta luz: | válvula de alivio de presión hidráulica,válvulas hidráulicas de seguridad,Válvula hidráulica |
||
|---|---|---|---|
Descripción de producto

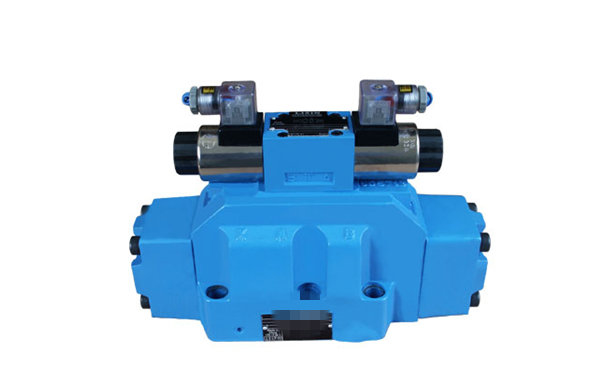

Electro Rexroth válvulas hidráulicas de WEH con control direccional
Tipo direccional WEH de la válvula del carrete electrohidráulico actuado
Válvula de control direccional electrohidráulica WEH32
Las válvulas direccionales del carrete se utilizan al conrol el comienzo, parada y la dirección del flujo flúido y así la dirección de la posición del movimiento o de tenencia (cilindro o motor hidráulico) es determind. Las válvulas se pueden instalar en circuito hidráulico en cualquier posición así como un subplate.
Las superficies de conexión se sellan con los anillos o que se incluyen con la válvula.
DESCRIPCIÓN DE LA OPERACIÓN
La válvula direccional es cambiada cambiando la posición del carrete 2 del control que la mudanza a lo largo de su eje separa o conecta los puertos A, B, P o T en la vivienda 1.
La presión suministrada a una cámara 6 de la primavera vía la válvula experimental 4 actúa en la superficie principal del carrete y el carrete principal se desplaza así de su posición neutral.
El carrete del control principal se sostiene en la posición central al lado de la primavera 4 o ése está hidráulicamente por la presión del líquido que afecta (vía la válvula experimental) a las ambas superficies del carrete.
Centro de los servicios de la manga 7 que centran la función.
La válvula experimental es accionada eléctricamente por los solenoides 5, que se pueden equipar del botón 8. de la emergencia. El botón opcional de la emergencia permite la operación del piloto
válvula sin el avivamiento conforme a la presión del líquido experimental que está en la disposición.
La válvula direccional se puede proporcionar el ajuste experimental 9. de la obstrucción.
DATOS TÉCNICOS
| Líquido hidráulico | Aceite mineral, éster del fosfato | |
| Filtración requerida | hasta 16 milímetros (recomendados 10 milímetros) | |
| Gama de temperaturas flúida | 243 - 343 K | |
| Viscosidad flúida nominal | 37 mm2 en los temporeros. de 328 K | |
| Gama de la viscosidad | 2,8 a 380 mm2/s | |
| Temperatura de trabajo óptima (flúida en un tanque) | 313 - 328 K | |
| Peso | 51 kilogramos máximos | |
Presión de funcionamiento máxima
- en los puertos A, B, MPa de P 35 para H-4WEH 32, MPa 28 para 4WEH 32
- en el MPa del puerto T 25
vuelta experimental del líquido Y = externo
vuelta experimental del líquido Y = interno
(3 colocan la válvula de las posiciones centrada, 2 de la válvula) MPa 16
vuelta experimental interna del líquido
(3 colocan la válvula centrada hidráulicamente) ningún
Presión experimental mínima
fuente flúida experimental X = externo
fuente flúida experimental X = interno
pst direccional de tres posiciones de la válvula = 0,8 MPa
la válvula direccional de dos posiciones centró el pst = MPa 1,0
la válvula direccional de dos posiciones centró hidráulicamente el pst = 0.5MPa
fuente flúida experimental X = interno
para el carrete mecanografía G, H, F, S, T (vía la válvula de la carga o por conveniente
alto flujo)
Presión experimental máxima 25Mpa
Conexiones eléctricas:
